🔰 Tổng quan

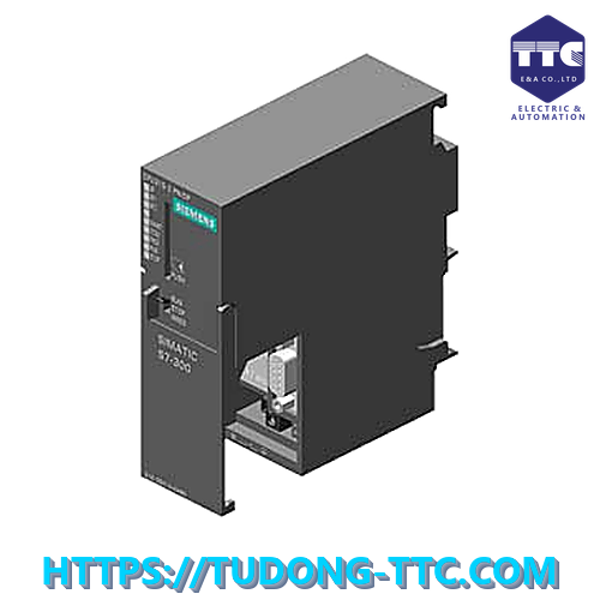

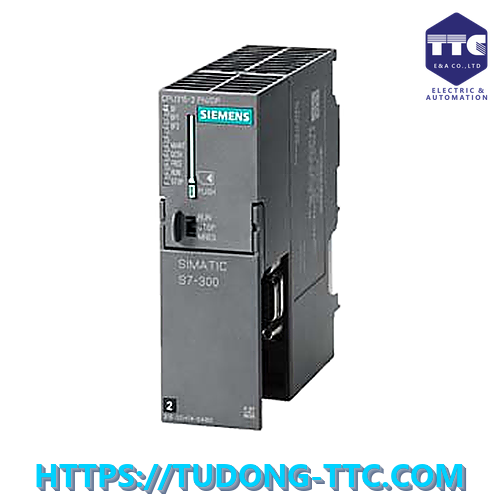

Siemens 6ES7315-2EH14-0AB0 (SIMATIC S7-300 CPU 315-2 PN/DP) là bộ điều khiển lập trình PLC hiệu năng cao thuộc dòng SIMATIC S7-300, được thiết kế cho các hệ thống tự động hóa công nghiệp yêu cầu khả năng xử lý mạnh mẽ, truyền thông linh hoạt và độ tin cậy vận hành cao.

CPU 315-2 PN/DP được tích hợp đồng thời PROFINET Industrial Ethernet và PROFIBUS DP, giúp kết nối dễ dàng với HMI, SCADA, ET 200, biến tần SINAMICS và các thiết bị tự động hóa khác. Đây là lựa chọn lý tưởng cho các dây chuyền sản xuất hiện đại, hệ thống điều khiển máy móc và các ứng dụng tự động hóa quy mô vừa đến lớn.

⚙️ Thiết kế & vận hành

CPU 315-2 PN/DP được thiết kế theo chuẩn module của dòng SIMATIC S7-300, cho phép lắp đặt trên thanh DIN Rail và mở rộng linh hoạt với nhiều module tín hiệu, truyền thông và chức năng.

Thiết bị được trang bị:

• Đèn LED hiển thị trạng thái hoạt động
• Công tắc RUN / STOP / MRES
• Khe cắm Micro Memory Card (MMC)
• Cổng PROFINET tích hợp
• Cổng MPI/PROFIBUS DP tích hợp
• Chức năng tự chẩn đoán lỗi hệ thống

Thiết kế công nghiệp bền bỉ giúp CPU hoạt động ổn định trong môi trường sản xuất liên tục.

🧠 Hiệu năng xử lý

CPU 315-2 PN/DP cung cấp hiệu năng xử lý vượt trội cho các ứng dụng điều khiển phức tạp.

Tính năng nổi bật

• Bộ nhớ làm việc lên đến 384 KB
• Xử lý logic tốc độ cao
• Hỗ trợ xử lý dữ liệu thời gian thực
• Chẩn đoán lỗi trực tuyến
• Hỗ trợ điều khiển phân tán
• Quản lý số lượng lớn tín hiệu I/O

CPU đáp ứng hiệu quả các hệ thống điều khiển máy móc, dây chuyền sản xuất và hệ thống tự động hóa quy trình.

🌐 Kết nối & truyền thông

Một trong những ưu điểm nổi bật của 6ES7315-2EH14-0AB0 là khả năng truyền thông mạnh mẽ.

Giao diện tích hợp

PROFINET Interface

• 2 cổng RJ45 tích hợp switch Ethernet
• Industrial Ethernet
• TCP/IP
• S7 Communication

MPI/PROFIBUS DP Interface

• Tốc độ truyền lên đến 12 Mbps
• PROFIBUS DP Master/Slave
• Kết nối mạng phân tán

Hỗ trợ kết nối

• SIMATIC HMI
• WinCC SCADA
• ET 200 Distributed I/O
• Biến tần SINAMICS
• PLC Siemens khác
• Hệ thống MES/ERP

Khả năng tích hợp đồng thời PROFINET và PROFIBUS giúp tăng tính linh hoạt trong thiết kế hệ thống.

🔌 Khả năng mở rộng hệ thống

CPU hỗ trợ đầy đủ các module của dòng SIMATIC S7-300:

Signal Modules (SM)

• Digital Input (DI)
• Digital Output (DO)
• Analog Input (AI)
• Analog Output (AO)

Function Modules (FM)

• Motion Control
• Positioning
• High-Speed Counter
• Process Control

Communication Processors (CP)

• Industrial Ethernet
• PROFIBUS
• MODBUS
• AS-Interface

Kiến trúc module giúp hệ thống dễ dàng mở rộng khi nhu cầu sản xuất tăng lên.

💾 Lưu trữ & quản lý dữ liệu

CPU sử dụng:

SIMATIC Micro Memory Card (MMC)

Chức năng:

• Lưu chương trình PLC
• Lưu dữ liệu vận hành
• Sao lưu dự án
• Khôi phục hệ thống nhanh chóng
• Lưu tham số cấu hình

Giải pháp lưu trữ độc lập giúp nâng cao độ an toàn dữ liệu và giảm thời gian bảo trì.

💻 Lập trình & cấu hình

CPU được lập trình bằng:

STEP 7

hoặc

SIMATIC Manager

Người dùng có thể:

• Cấu hình phần cứng
• Thiết lập mạng PROFINET
• Cấu hình PROFIBUS DP
• Lập trình điều khiển
• Chẩn đoán lỗi trực tuyến
• Giám sát hệ thống thời gian thực

Ngôn ngữ lập trình hỗ trợ

• LAD (Ladder Diagram)
• FBD (Function Block Diagram)
• STL (Statement List)
• SCL (Structured Control Language)

🏭 Ứng dụng thực tế

Siemens 6ES7315-2EH14-0AB0 được ứng dụng rộng rãi trong:

• Dây chuyền sản xuất tự động
• Nhà máy thực phẩm và đồ uống
• Nhà máy xi măng
• Nhà máy thép
• Hệ thống xử lý nước và nước thải
• Hệ thống HVAC
• Nhà máy hóa chất
• Điều khiển băng tải
• Máy đóng gói công nghiệp
• Hệ thống quản lý năng lượng

CPU đặc biệt phù hợp với các hệ thống yêu cầu kết nối đồng thời PROFINET và PROFIBUS.
