🔰 Tổng quan

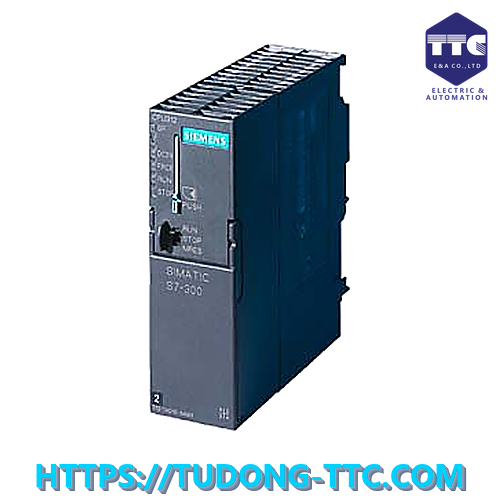

Siemens 6ES7312-1AE14-0AB0 (SIMATIC S7-300 CPU 312) là bộ xử lý trung tâm (CPU) thuộc dòng SIMATIC S7-300, được thiết kế dành cho các ứng dụng tự động hóa quy mô nhỏ và trung bình yêu cầu độ ổn định cao, khả năng vận hành liên tục và chi phí đầu tư hợp lý. Thiết bị tích hợp giao diện MPI (Multi Point Interface) và hỗ trợ mở rộng linh hoạt với các module tín hiệu, truyền thông và chức năng của hệ thống S7-300.

CPU 312 là giải pháp phù hợp cho các hệ thống điều khiển máy móc, dây chuyền sản xuất, hệ thống băng tải và nhiều ứng dụng tự động hóa công nghiệp khác.

⚙️ Thiết kế & vận hành

CPU 312 được thiết kế theo tiêu chuẩn mô-đun của dòng SIMATIC S7-300, cho phép lắp đặt dễ dàng trên thanh DIN rail trong tủ điều khiển công nghiệp.

Thiết bị được trang bị:

• Đèn LED hiển thị trạng thái hoạt động
• Cổng giao tiếp MPI tích hợp
• Khe cắm SIMATIC Micro Memory Card (MMC)
• Công tắc chuyển chế độ RUN/STOP

Hệ thống LED giúp người vận hành dễ dàng theo dõi trạng thái nguồn, lỗi hệ thống và hoạt động truyền thông, từ đó hỗ trợ công tác bảo trì và chẩn đoán nhanh chóng.

🔌 Khả năng xử lý & điều khiển

Siemens 6ES7312-1AE14-0AB0 được trang bị:

• Bộ nhớ làm việc (Work Memory): 32 KB
• Bộ nhớ chương trình lưu trên Micro Memory Card
• Khả năng xử lý logic và điều khiển tuần tự
• Hỗ trợ ngắt và bộ định thời (Timer)
• Hỗ trợ bộ đếm (Counter)

CPU đáp ứng tốt các ứng dụng điều khiển:

• Máy đóng gói
• Hệ thống băng tải
• Máy ép
• Máy cắt
• Trạm bơm
• Hệ thống xử lý nước
• Điều khiển dây chuyền sản xuất đơn giản

Thiết bị được tối ưu cho các bài toán điều khiển tiêu chuẩn với độ tin cậy cao.

🌐 Kết nối & truyền thông

CPU 312 được tích hợp:

MPI (Multi Point Interface)

Cho phép:

• Lập trình PLC
• Kết nối HMI Siemens
• Kết nối với các PLC S7 khác
• Chẩn đoán hệ thống

Thông qua các module truyền thông mở rộng, CPU có thể tích hợp thêm:

• PROFIBUS DP
• Industrial Ethernet
• AS-Interface
• Modbus

Điều này giúp hệ thống dễ dàng mở rộng khi nhu cầu tự động hóa tăng lên.

🧠 Hiệu năng xử lý

CPU 312 mang lại hiệu năng ổn định cho các ứng dụng điều khiển cơ bản và trung bình.

Các ưu điểm nổi bật:

• Hoạt động ổn định 24/7
• Độ tin cậy cao
• Khả năng chống nhiễu tốt
• Chẩn đoán lỗi tích hợp
• Dễ bảo trì và thay thế
• Tuổi thọ vận hành dài

Đây là một trong những CPU được sử dụng rộng rãi trong các hệ thống S7-300 nhờ tính kinh tế và độ bền cao.

💾 Mở rộng & lưu trữ

CPU 312 hỗ trợ kết nối với nhiều mô-đun thuộc dòng SIMATIC S7-300:

Signal Modules (SM)

• Digital Input
• Digital Output
• Analog Input
• Analog Output

Communication Processors (CP)

• PROFIBUS
• Ethernet
• Modbus

Function Modules (FM)

• Điều khiển vị trí
• Đếm tốc độ cao
• Điều khiển chuyên dụng

Ngoài ra, CPU yêu cầu sử dụng SIMATIC Micro Memory Card (MMC) để lưu trữ chương trình và dữ liệu vận hành.

💻 Lập trình & cấu hình

CPU được lập trình và cấu hình bằng:

STEP 7 Classic

hoặc

SIMATIC Manager

Người dùng có thể:

• Cấu hình phần cứng
• Lập trình điều khiển
• Thiết lập truyền thông
• Chẩn đoán lỗi hệ thống
• Giám sát hoạt động PLC

Các ngôn ngữ lập trình được hỗ trợ:

• LAD (Ladder Diagram)
• FBD (Function Block Diagram)
• STL (Statement List)

Môi trường phần mềm Siemens giúp việc triển khai và bảo trì hệ thống trở nên thuận tiện hơn.

🏭 Ứng dụng thực tế

Siemens 6ES7312-1AE14-0AB0 được sử dụng rộng rãi trong:

• Hệ thống băng tải
• Máy đóng gói
• Máy chiết rót
• Hệ thống xử lý nước
• Hệ thống HVAC
• Điều khiển máy công nghiệp
• Nhà máy thực phẩm và đồ uống
• Nhà máy xi măng
• Nhà máy vật liệu xây dựng
• Dây chuyền sản xuất tự động quy mô nhỏ và vừa

CPU phù hợp với các ứng dụng yêu cầu điều khiển ổn định, dễ bảo trì và chi phí đầu tư hợp lý.

⚠️ Thông tin vòng đời sản phẩm

Model 6ES7312-1AE14-0AB0 thuộc dòng SIMATIC S7-300 CPU 312.

Siemens vẫn cung cấp tài liệu kỹ thuật và hỗ trợ cho nhiều hệ thống S7-300 đang hoạt động trên toàn cầu. Tuy nhiên, đối với các dự án mới, Siemens hiện khuyến nghị sử dụng dòng SIMATIC S7-1200 hoặc SIMATIC S7-1500 để tận dụng các công nghệ hiện đại hơn.

✅ Dòng sản phẩm: SIMATIC S7-300
✅ Loại thiết bị: CPU 312
✅ Bộ nhớ làm việc: 32 KB
✅ Giao tiếp tích hợp: MPI
✅ Yêu cầu: SIMATIC Micro Memory Card (MMC)
