🔰 Tổng quan

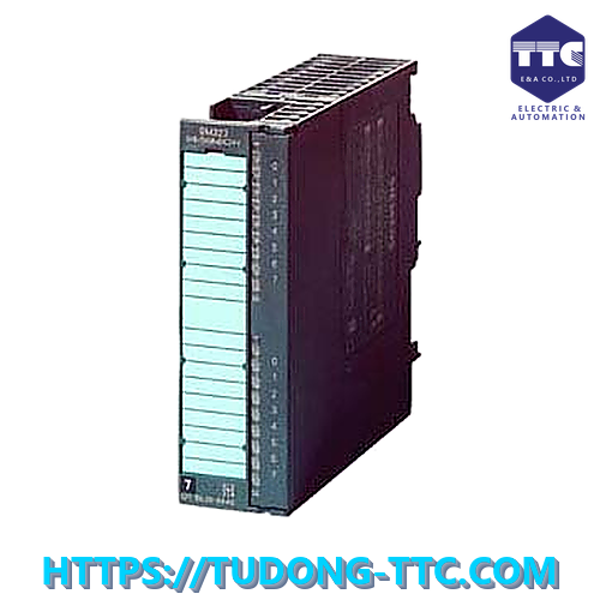

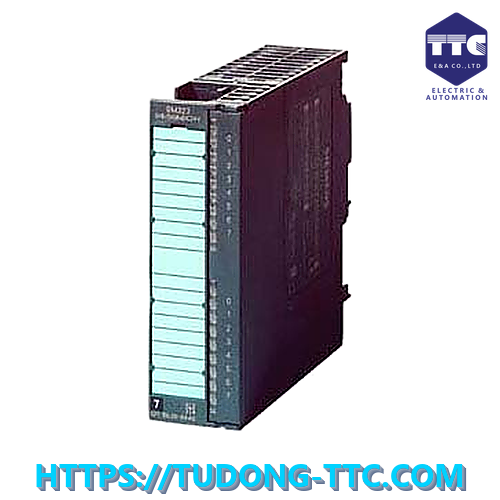

Siemens 6ES7323-1BL00-0AA0 (SIMATIC S7-300 SM 323 Digital I/O Module) là mô-đun tín hiệu số kết hợp đầu vào và đầu ra thuộc dòng SIMATIC S7-300, được thiết kế để mở rộng khả năng I/O cho các hệ thống PLC Siemens. Thiết bị tích hợp 16 đầu vào số (DI) và 16 đầu ra số (DO) trên cùng một module, giúp tiết kiệm không gian lắp đặt và tối ưu chi phí hệ thống.

SM 323 là giải pháp lý tưởng cho các ứng dụng điều khiển công nghiệp cần đồng thời thu thập tín hiệu từ cảm biến và điều khiển các cơ cấu chấp hành như contactor, relay trung gian, van điện từ và đèn báo.

⚙️ Thiết kế & vận hành

Module SM 323 được thiết kế theo chuẩn công nghiệp của dòng SIMATIC S7-300, với kết cấu chắc chắn và độ bền cao.

Thiết bị được lắp đặt trực tiếp trên rack S7-300 thông qua bus nội bộ của hệ thống, đảm bảo khả năng truyền dữ liệu ổn định và tốc độ cao.

Mặt trước module được trang bị:

• Đèn LED hiển thị trạng thái từng kênh
• Vị trí đấu nối rõ ràng
• Front Connector tiêu chuẩn Siemens

Thiết kế này giúp kỹ thuật viên dễ dàng lắp đặt, kiểm tra và bảo trì trong quá trình vận hành.

🔌 Khả năng vào/ra (I/O)

Siemens 6ES7323-1BL00-0AA0 tích hợp:

Đầu vào số (Digital Input)

• 16 DI
• Điện áp danh định: 24 VDC
• Chuẩn tín hiệu công nghiệp

Đầu ra số (Digital Output)

• 16 DO
• Điện áp danh định: 24 VDC
• Dòng tải tối đa: 0.5 A/kênh

Module cho phép:

• Nhận tín hiệu từ cảm biến
• Đọc trạng thái công tắc
• Điều khiển relay
• Điều khiển contactor
• Điều khiển van điện từ
• Điều khiển đèn báo

Việc tích hợp DI và DO trên cùng một module giúp tiết kiệm không gian trong tủ điện và đơn giản hóa thiết kế hệ thống.

🌐 Kết nối & tích hợp hệ thống

SM 323 hoạt động cùng các CPU thuộc dòng SIMATIC S7-300 như:

• CPU 312
• CPU 313
• CPU 314
• CPU 315
• CPU 317
• CPU 319

Module được nhận diện tự động trong phần mềm STEP 7 khi cấu hình phần cứng.

Dữ liệu được truyền thông qua backplane bus của rack S7-300, đảm bảo:

• Tốc độ truyền dữ liệu cao
• Độ ổn định lớn
• Đồng bộ hóa tín hiệu hiệu quả

🧠 Hiệu năng xử lý

SM 323 được Siemens tối ưu cho các ứng dụng điều khiển công nghiệp liên tục.

Các ưu điểm nổi bật:

• Đọc tín hiệu nhanh
• Điều khiển đầu ra ổn định
• Chống nhiễu điện từ tốt
• Độ tin cậy cao
• Tuổi thọ vận hành dài
• Hoạt động liên tục 24/7

Module đáp ứng tốt các yêu cầu điều khiển trong môi trường sản xuất khắc nghiệt.

💾 Mở rộng hệ thống

Thiết bị có thể kết hợp với nhiều module khác trong hệ sinh thái SIMATIC S7-300:

Signal Modules (SM)

• Digital Input
• Digital Output
• Analog Input
• Analog Output

Function Modules (FM)

• Motion Control
• Positioning
• High-Speed Counter

Communication Processors (CP)

• PROFIBUS
• Industrial Ethernet
• Modbus

Khả năng mở rộng linh hoạt giúp hệ thống dễ dàng nâng cấp theo nhu cầu thực tế.

💻 Lập trình & cấu hình

Module được cấu hình thông qua:

STEP 7 Classic

hoặc

SIMATIC Manager

Người dùng có thể:

• Cấu hình địa chỉ I/O
• Giám sát trạng thái tín hiệu
• Chẩn đoán lỗi hệ thống
• Theo dõi hoạt động thời gian thực

Các ngôn ngữ lập trình hỗ trợ:

• LAD
• FBD
• STL

Việc cấu hình đơn giản giúp rút ngắn thời gian triển khai dự án.

🏭 Ứng dụng thực tế

Siemens 6ES7323-1BL00-0AA0 được ứng dụng rộng rãi trong:

• Hệ thống băng tải
• Máy đóng gói
• Máy chiết rót
• Máy gia công tự động
• Hệ thống xử lý nước
• Trạm bơm công nghiệp
• Nhà máy thực phẩm và đồ uống
• Nhà máy xi măng
• Nhà máy hóa chất
• Hệ thống HVAC

Module đặc biệt phù hợp với các hệ thống cần số lượng lớn tín hiệu vào và ra số trên cùng một thiết bị.

⚠️ Thông tin vòng đời sản phẩm

Model 6ES7323-1BL00-0AA0 thuộc dòng SIMATIC S7-300 SM 323 Digital I/O Module.

Siemens vẫn hỗ trợ tài liệu kỹ thuật, phụ kiện và giải pháp thay thế cho các hệ thống S7-300 đang hoạt động trên toàn cầu.
