6ES7223-1PL32-0XB0|SM 1223 Digital I/O Module, 16 DI / 16 DO
SIMATIC S7-1200, Bộ chuyển đổi I/O kỹ thuật số SM 1223, 16 DI/16 DO, 16 DI 24 V DC, Sink/Source, 16 DO, rơle 2 A |
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7223-1PL32-0XB0|SM 1223 Digital I/O Module, 16 DI / 16 DO
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7223-1PL32-0XB0 (SIMATIC S7-1200 SM 1223 Digital I/O Module) là mô-đun mở rộng I/O số thuộc dòng SIMATIC S7-1200, được thiết kế để tăng cường khả năng kết nối tín hiệu đầu vào và đầu ra cho hệ thống PLC. Thiết bị tích hợp 16 đầu vào số (DI) và 16 đầu ra relay (DO) trên cùng một module, giúp tiết kiệm không gian lắp đặt và tối ưu chi phí đầu tư cho các ứng dụng tự động hóa công nghiệp.
SM 1223 là lựa chọn phù hợp cho các hệ thống cần mở rộng đồng thời cả tín hiệu đầu vào và đầu ra, mang lại sự linh hoạt cao trong thiết kế và vận hành hệ thống điều khiển.
⚙️ Thiết kế & vận hành
Module SM 1223 16DI/16DO được thiết kế nhỏ gọn, chắc chắn và tương thích hoàn toàn với các CPU thuộc dòng Siemens S7-1200. Thiết bị được lắp đặt trực tiếp bên phải CPU thông qua bus nội bộ của PLC, giúp việc mở rộng hệ thống trở nên nhanh chóng và thuận tiện.
Mặt trước module được trang bị hệ thống đèn LED hiển thị trạng thái hoạt động của từng kênh đầu vào và đầu ra, hỗ trợ giám sát, bảo trì và xử lý sự cố hiệu quả hơn trong quá trình vận hành.

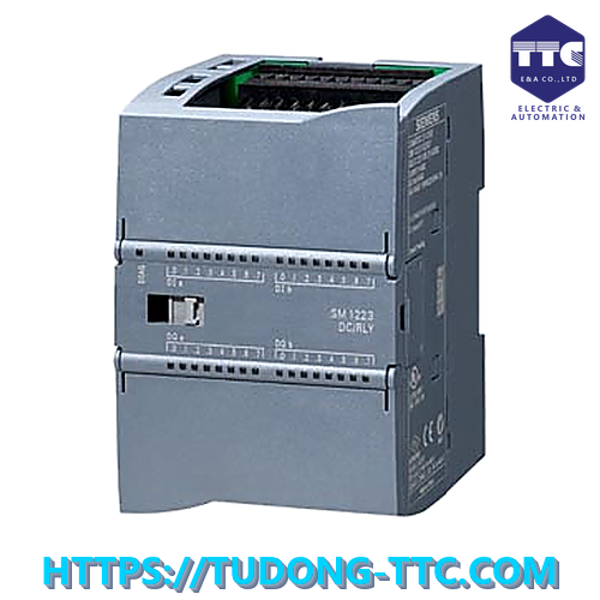

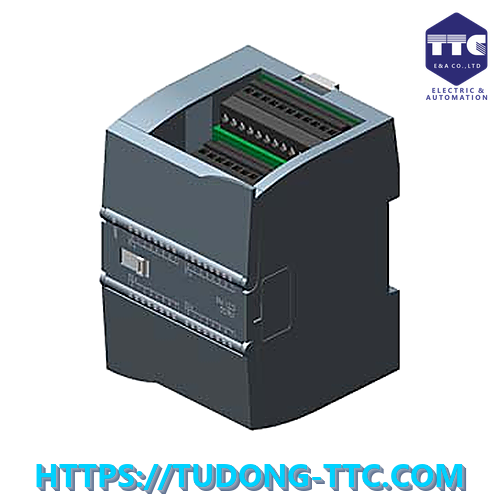

[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 1: Hình ảnh tổng quan Siemens 6ES7223-1PL32-0XB0 SM 1223 16DI/16DO]

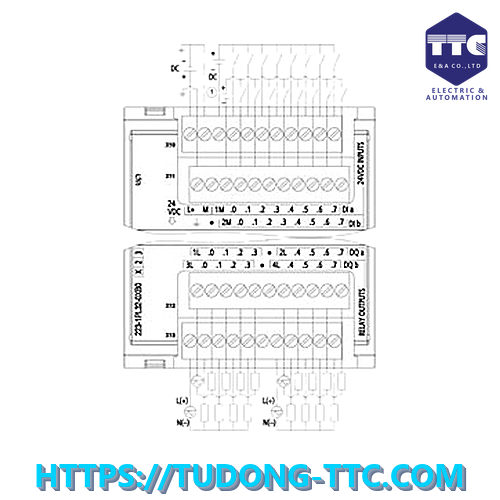

🔌 Khả năng vào/ra (I/O)
Siemens 6ES7223-1PL32-0XB0 được tích hợp:
Đầu vào số (Digital Inputs)
- 16 đầu vào số (DI)
- Điện áp tín hiệu: 24V DC
- Hỗ trợ tín hiệu Sink/Source
- Tiếp nhận tín hiệu từ cảm biến và thiết bị hiện trường
Đầu ra số (Digital Outputs)
- 16 đầu ra relay (DO)
- Dòng tải tối đa: 2A/đầu ra
- Hỗ trợ điều khiển tải AC và DC
- Cách ly điện giữa PLC và tải điều khiển
Module phù hợp để kết nối với:
- Nút nhấn
- Công tắc hành trình
- Cảm biến quang
- Cảm biến tiệm cận
- Đèn báo
- Van điện từ
- Contactor
- Quạt công nghiệp
- Bơm nước
Đầu ra relay cho phép điều khiển trực tiếp nhiều loại tải mà không cần sử dụng relay trung gian trong nhiều ứng dụng.
🌐 Kết nối & tích hợp hệ thống
SM 1223 được thiết kế dành riêng cho dòng PLC SIMATIC S7-1200 và tương thích với các CPU:
- CPU 1211C
- CPU 1212C
- CPU 1214C
- CPU 1215C
- CPU 1217C
Module được nhận diện tự động trong môi trường TIA Portal, giúp việc cấu hình và đưa vào vận hành diễn ra nhanh chóng.
Nhờ tích hợp đồng thời đầu vào và đầu ra trên cùng một thiết bị, SM 1223 giúp giảm số lượng module cần lắp đặt, tối ưu không gian trong tủ điện công nghiệp.
[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 2: Hình ảnh module SM1223 kết nối với CPU S7-1200]
🧠 Hiệu năng hoạt động
Siemens SM 1223 được thiết kế với tiêu chuẩn công nghiệp cao, đảm bảo khả năng hoạt động ổn định trong môi trường sản xuất liên tục.
Các ưu điểm nổi bật:
- Độ tin cậy cao
- Thời gian đáp ứng nhanh
- Chống nhiễu tốt
- Hoạt động liên tục 24/7
- Tuổi thọ relay dài
- Hỗ trợ điều khiển tải AC và DC
Module đáp ứng hiệu quả các ứng dụng điều khiển máy móc, dây chuyền sản xuất và hệ thống tự động hóa công nghiệp.
💾 Mở rộng hệ thống
SM 1223 cho phép mở rộng linh hoạt hệ thống PLC S7-1200 mà không cần thay đổi CPU trung tâm.
Thiết bị có thể kết hợp với:
- SM1221 Digital Input
- SM1222 Digital Output
- SM1231 Analog Input
- SM1232 Analog Output
- CM Communication Module
- TM Technology Module
Giúp xây dựng hệ thống điều khiển có quy mô từ nhỏ đến lớn theo yêu cầu thực tế của dự án.
💻 Cấu hình & lập trình
Mô-đun được cấu hình trực tiếp trên phần mềm TIA Portal của Siemens.
Người dùng có thể dễ dàng:
- Thiết lập địa chỉ I/O
- Theo dõi trạng thái tín hiệu
- Chẩn đoán lỗi
- Giám sát hoạt động thời gian thực
- Quản lý toàn bộ hệ thống PLC
Nhờ khả năng tích hợp cao của TIA Portal, việc thiết kế và bảo trì hệ thống trở nên đơn giản và hiệu quả hơn.
🏭 Ứng dụng thực tế
Siemens 6ES7223-1PL32-0XB0 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:
- Hệ thống băng tải
- Máy đóng gói
- Máy chiết rót
- Máy dán nhãn
- Trạm xử lý nước
- Hệ thống HVAC
- Điều khiển bơm và quạt
- Dây chuyền sản xuất tự động
- Nhà máy thực phẩm và đồ uống
- Tủ điều khiển công nghiệp
Với khả năng mở rộng đồng thời cả đầu vào và đầu ra, module giúp tối ưu chi phí và nâng cao hiệu quả vận hành hệ thống.
[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 3: Siemens SM1223 lắp đặt thực tế trong tủ điện công nghiệp]
⚠️ Thông tin vòng đời sản phẩm
Model 6ES7223-1PL32-0XB0 thuộc dòng mô-đun mở rộng SIMATIC S7-1200 và hiện đang ở trạng thái:
✅ Active Product
Siemens tiếp tục hỗ trợ đầy đủ:
- Tài liệu kỹ thuật chính hãng
- Firmware và cập nhật phần mềm
- TIA Portal
- Phụ kiện mở rộng
- Hỗ trợ kỹ thuật toàn cầu

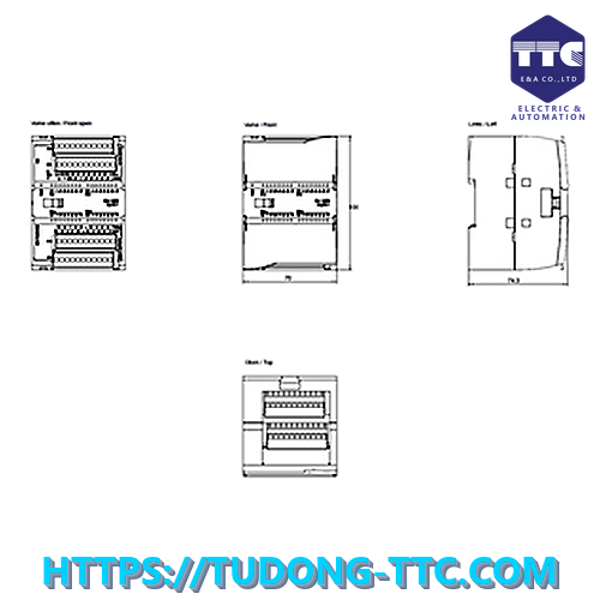

| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7223-1PL32-0XB0 |
| Tên sản phẩm | Digital I/O SM 1223, 16 DI / 16 DO, 16 DI 24 V DC Sink/Source, 16 DO Relay 2 A |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Mô-đun I/O số (Digital Input/Output Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V – 28.8 V DC |
| Ngõ vào số (DI) | 16 kênh, 24 V DC (Sink/Source) |
| Ngõ ra số (DO) | 16 kênh Relay |
| Loại ngõ ra | Relay 2 A; 5–30 V DC, 5–250 V AC |
| Giao tiếp | Backplane Bus SIMATIC S7-1200 |
| Kích thước (W × H × D) | 70 × 100 × 75 mm |
| Khối lượng | 350 g |
| Nhiệt độ hoạt động | -20 °C đến 60 °C |
| Nhiệt độ lưu kho | -40 °C đến 70 °C |
| Kiểu lắp đặt | Lắp mở rộng cho hệ thống PLC SIMATIC S7-1200 |
| Chứng nhận | CE, CSA, UL, cULus, FM, RCM, KC, ATEX, IECEx, Marine Approvals (BV, DNV, NK, RINA, RMRS, CCS, KR) |
| Trạng thái sản phẩm | Active Product |
