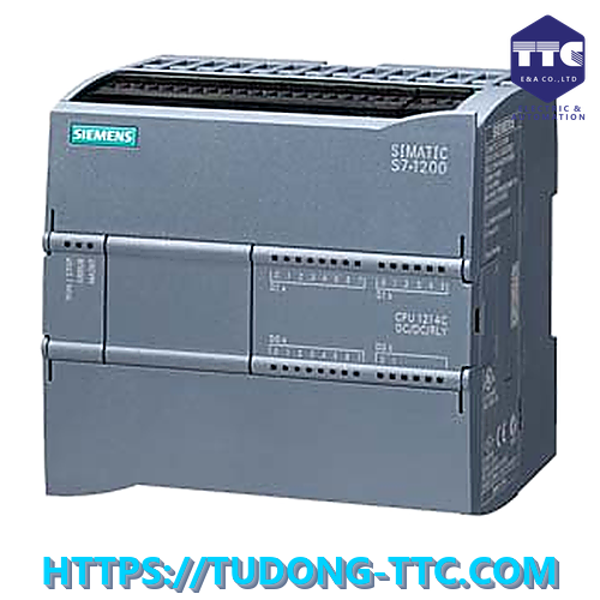

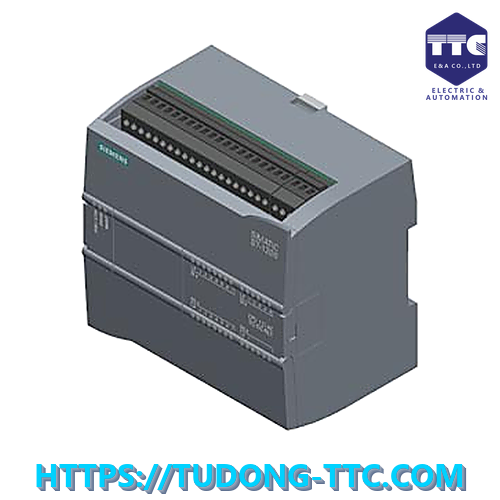

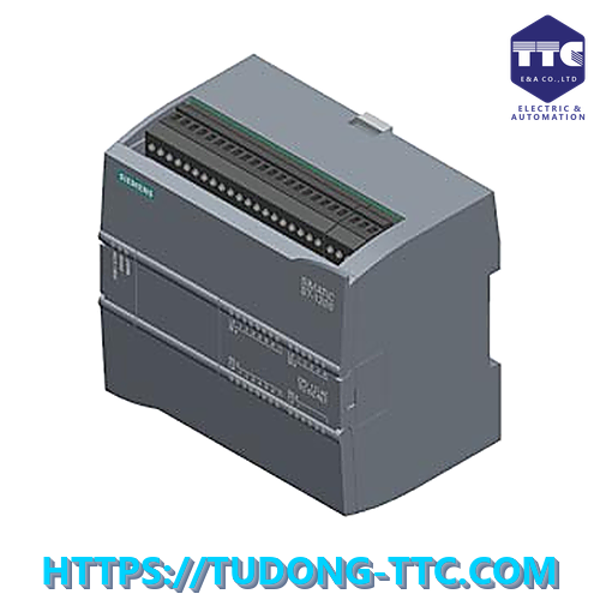

6ES7214-1HG40-0XB0 | CPU 1214C, DC/DC/Relay, 14DI/10DO/2AI
SIMATIC S7-1200, CPU 1214C, compact CPU, DC/DC/relay, onboard I/O: 14 DI 24 V DC; 10 DO relay 2 A; 2 AI 0-10 V DC, power supply: DC 20.4-28.8 V DC, program/data memory 150 KB
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7214-1HG40-0XB0 | CPU 1214C, DC/DC/Relay, 14DI/10DO/2AI
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7214-1HG40-0XB0 (SIMATIC S7-1200 CPU 1214C DC/DC/Relay) là bộ điều khiển lập trình PLC thuộc dòng S7-1200, được phát triển nhằm đáp ứng các yêu cầu tự động hóa công nghiệp với độ ổn định cao và khả năng mở rộng linh hoạt. Thiết bị sử dụng nguồn cấp 24V DC, tích hợp sẵn I/O cùng cổng truyền thông PROFINET, mang đến giải pháp điều khiển mạnh mẽ và hiệu quả cho nhiều ứng dụng từ cơ bản đến nâng cao.
⚙️ Thiết kế & vận hành
CPU 1214C được thiết kế nhỏ gọn nhưng chắc chắn, phù hợp lắp đặt trong các tủ điện công nghiệp trên thanh DIN rail. Mặt trước thiết bị được trang bị hệ thống đèn LED hiển thị trạng thái hoạt động giúp người dùng dễ dàng giám sát và chẩn đoán lỗi trong quá trình vận hành. Ngoài ra, khe cắm SIMATIC Memory Card hỗ trợ việc sao lưu và nạp chương trình nhanh chóng, giúp tối ưu hóa công tác bảo trì và giảm thời gian dừng hệ thống.
🔌 Khả năng vào/ra (I/O)
Thiết bị tích hợp sẵn 14 đầu vào số (DI) và 10 đầu ra relay (DO), đáp ứng hiệu quả các yêu cầu điều khiển nhiều thiết bị trong hệ thống tự động hóa. Đầu ra relay cho phép điều khiển trực tiếp các tải AC/DC như đèn chiếu sáng, bơm nước, quạt hoặc van điện từ mà không cần sử dụng relay trung gian. Ngoài ra, CPU còn được tích hợp 2 đầu vào analog (AI), giúp xử lý linh hoạt các tín hiệu đo lường như nhiệt độ, áp suất hoặc mức chất lỏng.
🌐 Kết nối & truyền thông
PLC được tích hợp sẵn cổng PROFINET (Ethernet công nghiệp), cho phép kết nối nhanh chóng với HMI, SCADA, biến tần và các thiết bị tự động hóa khác trong hệ thống. Nhờ khả năng truyền dữ liệu tốc độ cao và ổn định, thiết bị hỗ trợ tối ưu cho việc giám sát, điều khiển và quản lý dữ liệu trong môi trường sản xuất hiện đại.
🧠 Hiệu năng xử lý
CPU 1214C mang lại khả năng xử lý mạnh mẽ với tốc độ thực thi cao, đáp ứng tốt các bài toán điều khiển logic phức tạp và xử lý tín hiệu trong thời gian thực. Thiết bị tích hợp nhiều chức năng công nghệ như bộ đếm tốc độ cao (HSC), PTO/PWM và điều khiển PID cơ bản, giúp nâng cao hiệu quả trong các ứng dụng điều khiển động cơ, băng tải và dây chuyền sản xuất tự động.
💾 Mở rộng & lưu trữ
Thiết bị hỗ trợ mở rộng thông qua các module tín hiệu (SM), module truyền thông (CM) và module công nghệ (TM), giúp người dùng dễ dàng nâng cấp hệ thống theo nhu cầu thực tế. Thẻ nhớ SIMATIC Memory Card hỗ trợ lưu trữ chương trình và dữ liệu vận hành, đảm bảo an toàn thông tin và hỗ trợ phục hồi hệ thống nhanh chóng khi cần thiết.
💻 Lập trình & cấu hình
PLC được lập trình bằng phần mềm TIA Portal (Totally Integrated Automation Portal) – nền tảng kỹ thuật số hiện đại của Siemens. Giao diện trực quan cùng khả năng tích hợp đầy đủ công cụ cấu hình, lập trình và giám sát giúp người dùng dễ dàng triển khai hệ thống và tối ưu hóa quy trình vận hành.
🏭 Ứng dụng thực tế
Sản phẩm được ứng dụng rộng rãi trong các hệ thống điều khiển máy móc, dây chuyền sản xuất, xử lý nước, hệ thống HVAC, băng tải và các ứng dụng tự động hóa công nghiệp khác. Với đầu ra relay và nguồn cấp DC, thiết bị phù hợp cho cả các hệ thống sử dụng tải AC và DC trong nhiều môi trường vận hành khác nhau.
⚠️ Thông tin vòng đời sản phẩm
Model 6ES7214-1HG40-0XB0 thuộc dòng S7-1200 hiện đại và đang được Siemens hỗ trợ đầy đủ về tài liệu kỹ thuật cũng như phần mềm. Đây là giải pháp phù hợp cho cả các dự án mới lẫn nâng cấp hệ thống hiện hữu, đảm bảo khả năng vận hành ổn định và lâu dài.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7214-1HG40-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200, CPU 1214C DC/DC/Relay |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Compact CPU (PLC) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V – 28.8 V DC |
| Ngõ vào số | 14 DI 24 V DC (6 kênh HSC tối đa 100 kHz) |
| Ngõ ra số | 10 DO relay 2 A |
| Loại ngõ ra | Relay |
| Ngõ vào analog | 2 AI 0–10 V DC, 10-bit |
| Đồng hồ thời gian thực (RTC) | Có, dự phòng 480 giờ (điển hình) |
| Bộ nhớ chương trình | Work memory 150 KB; Load memory 4 MB |
| Giao tiếp | 1 × PROFINET RJ45 (100 Mbit/s), S7 Communication (client/server), Modbus, OPC UA Server (cần license “Basic”), TCP/IP, ISO-on-TCP, UDP; PROFIBUS qua CM 1243-5 / CM 1242-5 |
| Web server | Có, hỗ trợ trang web tùy chỉnh |
| Kích thước (W × H × D) | 110 × 100 × 75 mm |
| Khối lượng | 435 g |
| Nhiệt độ hoạt động | −20 °C đến 60 °C (lắp ngang); −20 °C đến 50 °C (lắp đứng) |
| Nhiệt độ lưu kho | −40 °C đến 70 °C |
| Lắp đặt | DIN rail / gắn tường, IP20, độ cao tối đa 5 000 m |
| Chứng nhận | CE, UL, cULus, FM, RCM, KC, ATEX, IECEx, EAC, China RoHS, Marine (ABS, BV, DNV, LR, NK, RINA, RMRS, CCS, KR) |
| Trạng thái sản phẩm | Active |
