6ES7215-1AG40-0XB0|CPU 1215C, DC/DC/DC, 14DI/10DO/2AI/2AO
SIMATIC S7-1200, CPU 1215C, compact CPU, DC/DC/DC, 2 PROFINET ports, onboard I/O: 14 DI 24 V DC; 10 DO 24 V DC; 0.5 A; 2 AI 0-10 V DC, 2 AO 0-20 mA DC, power supply: DC 20.4-28.8 V DC, program/data memory 200 KB
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7215-1AG40-0XB0|CPU 1215C, DC/DC/DC, 14DI/10DO/2AI/2AO
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7215-1AG40-0XB0 (SIMATIC S7-1200 CPU 1215C DC/DC/DC) là bộ điều khiển lập trình PLC hiệu năng cao thuộc dòng SIMATIC S7-1200 của Siemens. Thiết bị được thiết kế để đáp ứng các yêu cầu tự động hóa công nghiệp từ trung bình đến nâng cao, với khả năng xử lý mạnh mẽ, tích hợp sẵn I/O số và analog, cùng hệ thống truyền thông Ethernet công nghiệp hiện đại.
CPU 1215C sử dụng nguồn cấp 24V DC, tích hợp sẵn nhiều cổng giao tiếp và hỗ trợ các giao thức truyền thông phổ biến, giúp tối ưu hóa khả năng kết nối và điều khiển trong các hệ thống sản xuất hiện đại.
⚙️ Thiết kế & vận hành
CPU 1215C sở hữu thiết kế nhỏ gọn, chắc chắn và phù hợp với môi trường công nghiệp khắc nghiệt. Thiết bị hỗ trợ lắp đặt trên thanh DIN rail hoặc gắn trực tiếp trong tủ điều khiển, giúp tiết kiệm không gian và thuận tiện trong quá trình thi công.
Mặt trước PLC được trang bị hệ thống đèn LED hiển thị trạng thái hoạt động của CPU, nguồn cấp, cổng truyền thông và các tín hiệu I/O, hỗ trợ giám sát và chẩn đoán hệ thống nhanh chóng.
Ngoài ra, khe cắm SIMATIC Memory Card cho phép sao lưu chương trình, cập nhật firmware và khôi phục dữ liệu dễ dàng, giúp giảm thiểu thời gian dừng máy khi bảo trì.

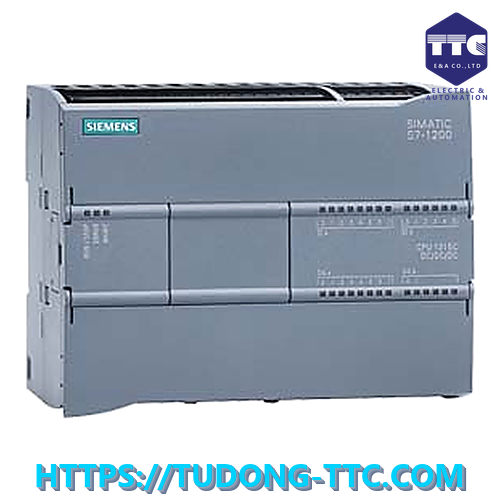

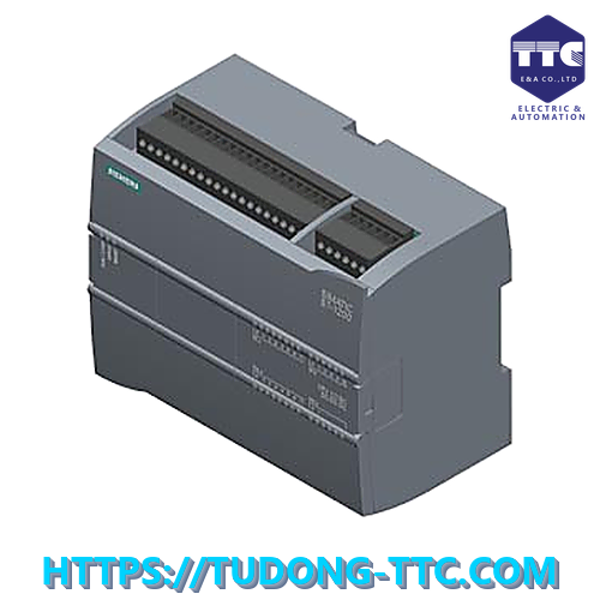

[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 1: Hình ảnh tổng quan PLC Siemens 6ES7215-1AG40-0XB0]
🔌 Khả năng vào/ra (I/O)
Siemens 6ES7215-1AG40-0XB0 được tích hợp sẵn:
- 14 đầu vào số (Digital Inputs – DI) 24V DC
- 10 đầu ra số (Digital Outputs – DO) 24V DC Transistor
- 2 đầu vào tương tự (Analog Inputs – AI) 0–10V
- 2 đầu ra tương tự (Analog Outputs – AO) 0–20mA
Khả năng tích hợp sẵn I/O giúp giảm đáng kể chi phí đầu tư và đơn giản hóa thiết kế hệ thống.
Các đầu vào và đầu ra analog hỗ trợ kết nối với:
- Cảm biến nhiệt độ
- Cảm biến áp suất
- Cảm biến mức
- Bộ chuyển đổi tín hiệu
- Biến tần
- Thiết bị đo lường công nghiệp
Đầu ra transistor tốc độ cao đặc biệt phù hợp với các ứng dụng điều khiển xung, servo và động cơ bước.
🌐 Kết nối & truyền thông
PLC được trang bị 2 cổng PROFINET RJ45 tích hợp, cho phép kết nối linh hoạt với nhiều thiết bị trong hệ thống tự động hóa.
Thiết bị hỗ trợ các giao thức truyền thông:
- PROFINET
- TCP/IP
- OPC UA
- Modbus TCP
- S7 Communication
- Web Server tích hợp
CPU 1215C có thể dễ dàng kết nối với:
- Màn hình HMI Siemens
- Hệ thống SCADA
- Biến tần SINAMICS
- Servo Drive
- Máy tính công nghiệp IPC
- PLC Siemens khác
Khả năng truyền thông mạnh mẽ giúp thiết bị trở thành lựa chọn phù hợp cho các ứng dụng Industry 4.0 và nhà máy thông minh.
[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 2: Hình ảnh cổng PROFINET và giao diện đấu nối PLC]
🧠 Hiệu năng xử lý
CPU 1215C được trang bị bộ xử lý tốc độ cao, cho phép thực hiện các tác vụ điều khiển phức tạp với độ ổn định và độ chính xác cao.
Các tính năng công nghệ tích hợp bao gồm:
- Bộ đếm tốc độ cao (High-Speed Counter – HSC)
- Điều khiển PTO/PWM
- Điều khiển PID
- Điều khiển vị trí cơ bản
- Chức năng Motion Control
- Đồng hồ thời gian thực (RTC) không cần pin
Với bộ nhớ chương trình lên đến 200 KB và bộ nhớ lưu trữ 4 MB Flash, thiết bị đáp ứng tốt các ứng dụng yêu cầu lượng dữ liệu và logic điều khiển lớn.
💾 Mở rộng & lưu trữ
CPU 1215C hỗ trợ mở rộng linh hoạt thông qua:
- Signal Module (SM)
- Communication Module (CM)
- Technology Module (TM)
- Signal Board (SB)
Nhờ đó, hệ thống có thể dễ dàng nâng cấp khi nhu cầu sản xuất tăng lên mà không cần thay đổi CPU chính.
Thiết bị hỗ trợ:
- SIMATIC Memory Card
- Lưu trữ chương trình
- Sao lưu dữ liệu
- Khôi phục cấu hình hệ thống
Giúp đảm bảo tính liên tục trong vận hành sản xuất.
💻 Lập trình & cấu hình
PLC Siemens 6ES7215-1AG40-0XB0 được lập trình bằng phần mềm TIA Portal – nền tảng kỹ thuật số toàn diện của Siemens.
Người dùng có thể thực hiện:
- Cấu hình phần cứng
- Lập trình PLC
- Thiết lập truyền thông
- Cấu hình HMI
- Giám sát và chẩn đoán hệ thống
Các ngôn ngữ lập trình được hỗ trợ gồm:
- LAD (Ladder Diagram)
- FBD (Function Block Diagram)
- SCL (Structured Control Language)
- STL
TIA Portal giúp rút ngắn thời gian triển khai dự án và tăng hiệu quả quản lý hệ thống tự động hóa.
🏭 Ứng dụng thực tế
Siemens 6ES7215-1AG40-0XB0 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:
- Điều khiển dây chuyền sản xuất
- Hệ thống băng tải tự động
- Máy đóng gói
- Máy chiết rót
- Điều khiển trạm bơm
- Hệ thống xử lý nước và nước thải
- Hệ thống HVAC
- Điều khiển năng lượng
- Nhà máy thực phẩm và đồ uống
- Hệ thống sản xuất thông minh
Nhờ khả năng xử lý mạnh mẽ và truyền thông linh hoạt, CPU 1215C đáp ứng tốt các yêu cầu tự động hóa hiện đại.
[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 3: PLC Siemens CPU 1215C lắp đặt thực tế trong tủ điện công nghiệp]
⚠️ Thông tin vòng đời sản phẩm
Model 6ES7215-1AG40-0XB0 thuộc dòng SIMATIC S7-1200 thế hệ mới và hiện đang ở trạng thái:
✅ Active Product
Siemens hiện hỗ trợ đầy đủ:
- Tài liệu kỹ thuật
- Firmware mới nhất
- Phần mềm TIA Portal
- Module mở rộng
- Hỗ trợ kỹ thuật toàn cầu
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7215-1AG40-0XB0 |
| Tên sản phẩm | CPU 1215C DC/DC/DC, Compact PLC |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Bộ điều khiển lập trình PLC compact |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V – 28.8 V DC |
| Ngõ vào số (DI) | 14 × 24 V DC |
| Ngõ ra số (DO) | 10 × 24 V DC |
| Loại ngõ ra | Digital Outputs 24 V DC, 0.5 A |
| Đồng hồ thời gian thực (RTC) | Có |
| Bộ nhớ chương trình | 200 KB |
| Giao tiếp truyền thông | PROFINET (2 cổng), TCP/IP, OPC UA, MODBUS, S7 Communication |
| Web Server | Có |
| Kích thước (W × H × D) | 130 × 100 × 75 mm |
| Khối lượng | 500 g |
| Nhiệt độ hoạt động | -20 °C đến 60 °C (lắp đặt ngang) / -20 °C đến 50 °C (lắp đặt đứng) |
| Nhiệt độ lưu kho | -40 °C đến 70 °C |
| Kiểu lắp đặt | DIN Rail, Wall Mounting |
| Chứng nhận | CE, UL, cULus, FM, RCM, KC, ATEX, IECEx, Marine Approvals (BV, DNV, LR, RINA, CCS, KR) |
| Trạng thái sản phẩm | Active Product |
