6ES7212-1HE40-0XB0|CPU 1212C, DC/DC/Relay, 8DI/6DO/2AI
SIMATIC S7-1200, CPU 1212C, compact CPU, DC/DC/relay, onboard I/O: 8 DI 24 V DC; 6 DO relay 2 A; 2 AI 0-10 V DC, power supply: DC 20.4-28.8 V DC, program/data memory 100 KB
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7212-1HE40-0XB0|CPU 1212C, DC/DC/Relay, 8DI/6DO/2AI
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7212-1HE40-0XB0 (SIMATIC S7-1200 CPU 1212C DC/DC/Relay) là bộ điều khiển lập trình PLC thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế dành cho các hệ thống tự động hóa quy mô nhỏ và trung bình yêu cầu độ tin cậy cao, vận hành ổn định và khả năng mở rộng linh hoạt. Thiết bị sử dụng nguồn cấp 24V DC, tích hợp sẵn I/O số cùng cổng truyền thông PROFINET, mang đến giải pháp điều khiển hiệu quả cho nhiều ứng dụng công nghiệp hiện đại.
⚙️ Thiết kế & vận hành
CPU 1212C sở hữu thiết kế nhỏ gọn, chắc chắn, phù hợp lắp đặt trên thanh DIN rail trong tủ điện công nghiệp. Mặt trước được trang bị hệ thống đèn LED hiển thị trạng thái hoạt động của CPU, nguồn và tín hiệu I/O, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi trong quá trình vận hành.
Ngoài ra, thiết bị hỗ trợ khe cắm SIMATIC Memory Card, cho phép sao lưu chương trình, truyền dữ liệu và phục hồi hệ thống nhanh chóng, góp phần giảm thời gian bảo trì và nâng cao hiệu quả vận hành.

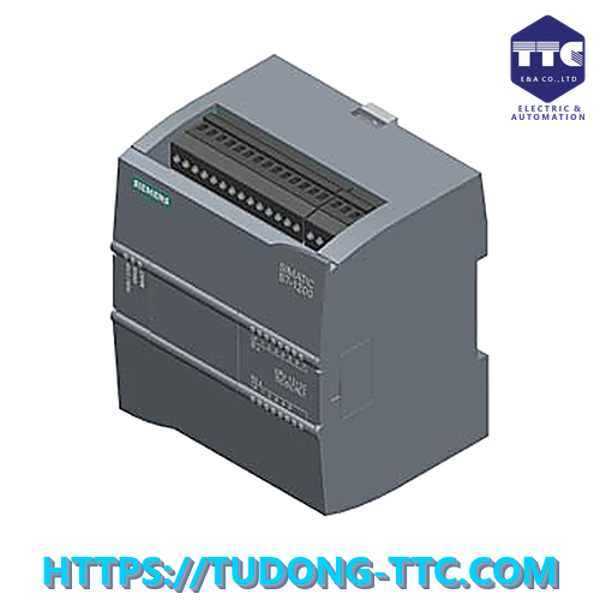

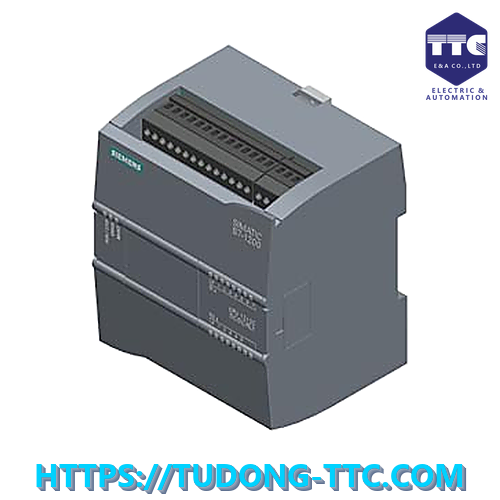

[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 1: Hình ảnh tổng quan PLC Siemens 6ES7212-1HE40-0XB0]
🔌 Khả năng vào/ra (I/O)
PLC Siemens 6ES7212-1HE40-0XB0 được tích hợp sẵn:
- 8 đầu vào số (DI) 24V DC
- 6 đầu ra relay (DO)
- Hỗ trợ mở rộng thêm các module tín hiệu khi cần
Đầu ra relay cho phép điều khiển trực tiếp nhiều loại tải AC và DC như:
- Đèn báo
- Quạt công nghiệp
- Bơm nước
- Van điện từ
- Relay trung gian
- Contactor
Nhờ khả năng tích hợp I/O sẵn có, thiết bị giúp giảm chi phí đầu tư và tối ưu không gian lắp đặt trong tủ điện.
🌐 Kết nối & truyền thông
CPU 1212C được tích hợp 1 cổng PROFINET (RJ45) hỗ trợ truyền thông Ethernet công nghiệp tốc độ cao.
Thiết bị có thể kết nối với:
- Màn hình HMI Siemens
- Hệ thống SCADA
- Biến tần SINAMICS
- PLC khác trong mạng
- Máy tính công nghiệp
Các giao thức truyền thông được hỗ trợ bao gồm:
- PROFINET
- TCP/IP
- Modbus TCP
- S7 Communication
- OPC UA (tùy phiên bản Firmware)
Khả năng kết nối mạnh mẽ giúp PLC dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại và nhà máy thông minh.
[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 2: Cổng truyền thông PROFINET và khu vực đấu nối tín hiệu]
🧠 Hiệu năng xử lý
Mặc dù là dòng PLC compact, CPU 1212C vẫn cung cấp hiệu năng xử lý đáng tin cậy cho nhiều ứng dụng điều khiển công nghiệp.
Thiết bị hỗ trợ các chức năng công nghệ tích hợp như:
- Bộ đếm tốc độ cao (HSC)
- PTO/PWM
- Điều khiển PID cơ bản
- Xử lý tín hiệu số tốc độ cao
- Chẩn đoán hệ thống tự động
Nhờ đó, PLC đáp ứng hiệu quả các ứng dụng:
- Điều khiển băng tải
- Máy đóng gói
- Điều khiển bơm
- Hệ thống HVAC
- Máy sản xuất tự động
- Dây chuyền lắp ráp
💾 Mở rộng & lưu trữ
CPU 1212C hỗ trợ mở rộng linh hoạt thông qua:
- Signal Module (SM)
- Communication Module (CM)
- Signal Board (SB)
Khả năng mở rộng này giúp hệ thống dễ dàng đáp ứng các yêu cầu phát sinh trong tương lai mà không cần thay thế CPU.
Bên cạnh đó, thiết bị được trang bị:
- Bộ nhớ chương trình tốc độ cao
- Bộ nhớ lưu trữ dữ liệu Flash
- Hỗ trợ SIMATIC Memory Card
Đảm bảo việc lưu trữ chương trình và dữ liệu vận hành được an toàn và ổn định.
💻 Lập trình & cấu hình
PLC Siemens 6ES7212-1HE40-0XB0 được lập trình trên nền tảng TIA Portal (Totally Integrated Automation Portal).
Người dùng có thể dễ dàng:
- Cấu hình phần cứng
- Lập trình PLC
- Thiết lập mạng truyền thông
- Chẩn đoán lỗi
- Giám sát hệ thống
trong cùng một môi trường phần mềm tích hợp.
Các ngôn ngữ lập trình được hỗ trợ gồm:
- LAD (Ladder Diagram)
- FBD (Function Block Diagram)
- SCL
- STL
TIA Portal giúp giảm thời gian triển khai dự án và nâng cao hiệu quả quản lý hệ thống.
🏭 Ứng dụng thực tế
Siemens 6ES7212-1HE40-0XB0 được sử dụng rộng rãi trong nhiều lĩnh vực tự động hóa công nghiệp như:
- Điều khiển máy đóng gói
- Hệ thống băng tải
- Điều khiển bơm và quạt
- Hệ thống xử lý nước
- Máy chế biến thực phẩm
- Điều khiển HVAC
- Tủ điều khiển công nghiệp
- Hệ thống giám sát năng lượng
Với thiết kế nhỏ gọn và khả năng điều khiển ổn định, CPU 1212C là lựa chọn phù hợp cho các ứng dụng điều khiển độc lập hoặc hệ thống quy mô vừa và nhỏ.
[VỊ TRÍ HIỂN THỊ HÌNH ẢNH SẢN PHẨM 3: PLC Siemens S7-1200 CPU 1212C lắp đặt thực tế trong tủ điện công nghiệp]
⚠️ Thông tin vòng đời sản phẩm
Model 6ES7212-1HE40-0XB0 thuộc dòng SIMATIC S7-1200 thế hệ mới và hiện đang ở trạng thái:
✅ Active Product
Siemens tiếp tục hỗ trợ đầy đủ về:
- Tài liệu kỹ thuật
- Firmware cập nhật
- Phần mềm TIA Portal
- Module mở rộng
- Hỗ trợ kỹ thuật toàn cầu
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7212-1HE40-0XB0 |
| Tên sản phẩm | CPU 1212C DC/DC/Relay, Compact PLC |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Bộ điều khiển lập trình PLC compact |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V – 28.8 V DC |
| Ngõ vào số (DI) | 8 x 24 V DC |
| Ngõ ra số (DO) | 6 x Relay |
| Loại ngõ ra | Relay 2 A (DC 30 W / AC 200 W) |
| Ngõ vào tương tự (AI) | 2 x 0–10 V DC |
| Đồng hồ thời gian thực (RTC) | Có, không cần pin |
| Bộ nhớ chương trình | 100 KB |
| Bộ nhớ tổng | 2 MB FLASH |
| Giao tiếp truyền thông | PROFINET (1 cổng RJ45), TCP/IP, OPC UA, MODBUS, S7 Communication |
| Web Server | Có, hỗ trợ trang web tùy chỉnh |

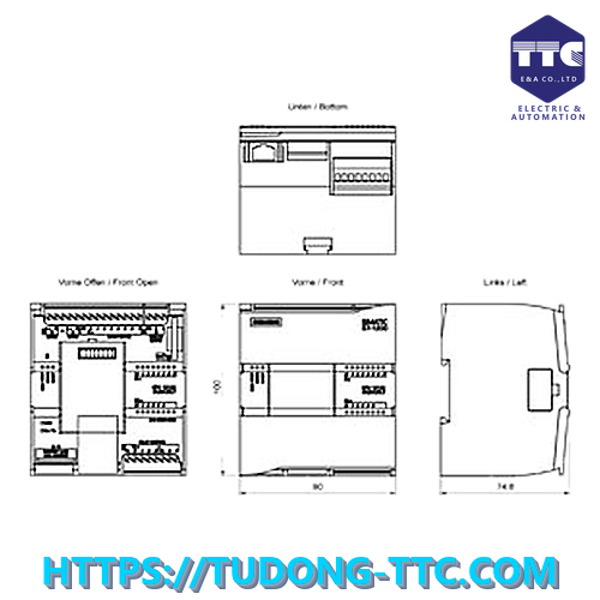

| Kích thước (W x H x D) | 90 x 100 x 75 mm |
| Khối lượng | 385 g |
| Nhiệt độ hoạt động | -20 °C đến 60 °C (lắp đặt ngang) / -20 °C đến 50 °C (lắp đặt đứng) |
| Nhiệt độ lưu kho | -40 °C đến 70 °C |
| Kiểu lắp đặt | DIN Rail, Wall Mounting |
| Chứng nhận | CE, UL, cULus, FM, RCM, KC, ATEX, Marine (BV, DNV, LR, NK, RINA, CCS, KR) |
| Trạng thái sản phẩm | Active Product |
