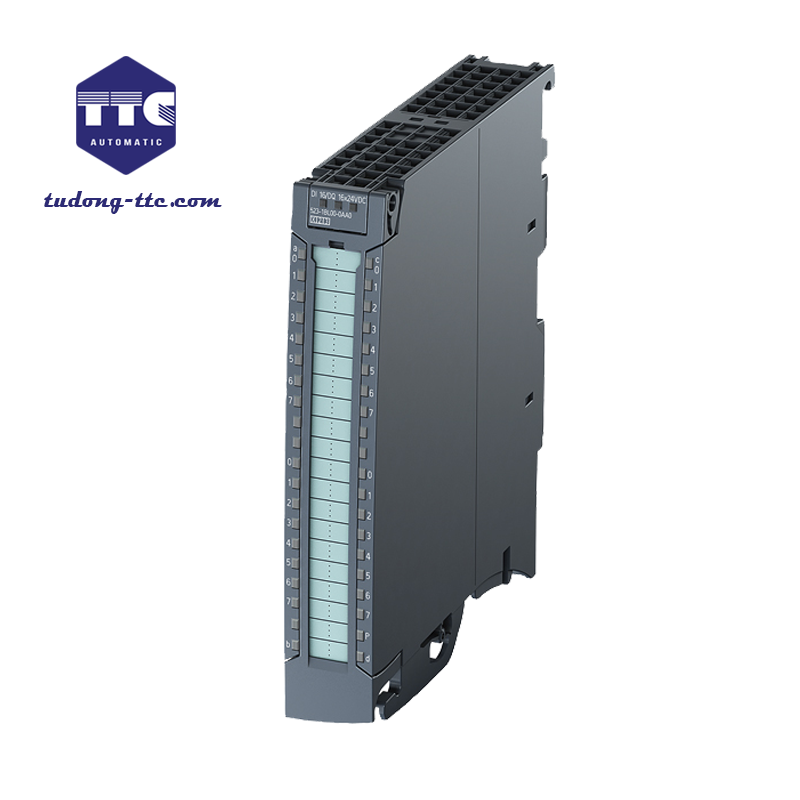

6ES7523-1BL00-0AA0 | MÔ ĐUN SM 523 16 DI / 16 DO (No: 6ES7523-1BL00-0AA0)

7.150.0007.510.000

Giảm 360.000

➡ Model : 6ES7523-1BL00-0AA0

➡ Description : SIMATIC S7-1500 digital input/output module, DI16x 24VDC BA, 16 channels in groups of 16, input delay typ. 3.2 ms input type 3 (IEC 61131), DQ16X24 V DC/0.5A BA; 16 channels in groups of 8; 4 A per group; the module supports the safety-oriented shutdown of load groups up to SILCL1 according to EN 62061:2005 + A2:2015, and Category 2 / PL c according to EN ISO 13849-1:2015. delivery incl. front connector push-in


Thương hiệu: Siemens | Xem thêm S7-1500 của Siemens

6ES7523-1BL00-0AA0 | MÔ ĐUN SM 523 16 DI / 16 DO



6ES7523-1BL00-0AA0 | MÔ ĐUN SM 523 16 DI / 16 DO
6ES7523-1BL00-0AA0 | MÔ ĐUN SM 523 16 DI / 16 DO

I. SM 523 DIGITAL INPUT / OUTPUT MODULE

1. TỔNG QUAN

16 đầu vào kỹ thuật số và 16 đầu ra kỹ thuật số (rộng 25 mm)
32 đầu vào kỹ thuật số, chìm / tìm nguồn / 32 đầu ra kỹ thuật số, tìm nguồn (rộng 35 mm)
Để thích ứng linh hoạt của PLC với tác vụ tương ứng
Để mở rộng hệ thống tiếp theo với các đầu vào và đầu ra bổ sung
Để sử dụng trong không gian chật hẹp nhất: đặc biệt tiết kiệm, không có thông số hoặc chức năng chẩn đoán

2. ỨNG DỤNG

Đầu vào kỹ thuật số ghi lại các tín hiệu 24 V DC trong nhà máy và chuyển tiếp chúng đến PLC. Có thể kết nối các thiết bị chuyển mạch và công tắc khoảng cách 2, 3 hoặc 4 dây.
Đầu ra kỹ thuật số chuyển đổi điện áp 24 V DC trong nhà máy và do đó chuyển tín hiệu nội bộ từ PLC đến nhà máy. Có thể kết nối van điện từ, công tắc tơ DC và đèn báo.
Mô-đun đầu vào / đầu ra rộng 25 mm giá rẻ không có các tham số hoặc chức năng chẩn đoán có thể cài đặt được và do đó có thể được tích hợp rất dễ dàng vào cấu hình. Nó được khuyến nghị sử dụng ở những vị trí chỉ cần rất ít kênh đầu vào / đầu ra hoặc trong điều kiện sử dụng mà số lượng kênh cao phải được thực hiện trong một không gian rất hạn chế.

3. THIẾT KẾ

Gắn trên thanh ray S7-1500 DIN bằng một vít duy nhất
Đầu nối 40 cực phía trước được tiêu chuẩn hóa với hệ thống đẩy vào
Các tín hiệu được kết nối với các mô-đun kỹ thuật số 64 kênh thông qua kết nối SIMATIC TOP; cáp và mô-đun đầu cuối phải được đặt hàng riêng
Tiết diện lõi có thể kết nối: 0,25 mm 2 đến 1,5 mm 2 (AWG24 đến 16)
Vị trí đấu nối của đầu nối phía trước
Nắp phía trước với ngăn cáp có thể mở rộng, ngay cả khi có dây đầy đủ
Ghi nhãn rõ ràng ở mặt trước của mô-đun:
  1. Loại mô-đun
  2. Bài báo số
  3. Phiên bản phần cứng và phần sụn
  4. Ghi nhãn số kênh
  5. Sơ đồ cáp
Bao gồm trong phạm vi giao hàng:
  • Một dải nhãn để ghi nhãn thủ công
  • Một đầu nối chữ U
  • Cửa trước in
  • Đầu nối phía trước (chỉ dành cho mô-đun rộng 25 mm)

III. CHÍNH SÁCH BẢO HÀNH

Điều khoản bảo hành sản phẩm: Siemens 6ES7523-1BL00-0AA0
Thiết bị trên sẽ không được bảo hành khi sử dụng, vận hành, bảo dưỡng không đúng theo các quy định của nhà sản xuất và do các nguyên nhân bất khả kháng như: thiên tai, hoả hoạn, môi trường, phá hoại hay TEM niêm bảo hành bị xé rách…
ĐIỆN TỰ ĐỘNG TTC là nhà phân phối chính thức thiết bị PLC S7-1500 của Siemens tại thị trường Việt Nam với giá cả cực cạnh tranh và đầy đủ các chính sách bảo hành chính hãng trong 12 tháng.
————————————————
LIÊN HỆ :
Để được tư vấn trực tiếp, quý khách vui lòng liên hệ với chúng tôi theo thông tin sau:
➢ Tư vấn bán hàng: 0899 885 226(call/zalo)
➢ Email: le.ducdo@tudong-ttc.com
Cảm ơn quý khách đã truy cập vào website CÔNG TY ĐIỆN TỰ ĐỘNG TTC Kính chúc quý khách nhận được những thông tin hữu ích và có những trải nghiệm tuyệt vời trên trang.
  • 5 Sao 100% Complete 0
  • 4 Sao 100% Complete 0
  • 3 Sao 100% Complete 0
  • 2 Sao 100% Complete 0
  • 1 Sao 100% Complete 0

Hỏi đáp & tư vấn

Be the first to review “6ES7523-1BL00-0AA0 | MÔ ĐUN SM 523 16 DI / 16 DO”

There are no reviews yet.

Cấu hình | Thông số
Mã hàng
  • 6ES7523-1BL00-0AA0
Mô tả

SIMATIC S7-1500 digital input/output module, DI16x 24VDC BA, 16 channels in groups of 16, input delay typ. 3.2 ms input type 3 (IEC 61131), DQ16X24 V DC/0.5A BA; 16 channels in groups of 8; 4 A per group; the module supports the safety-oriented shutdown of load groups up to SILCL1 according to EN 62061:2005 + A2:2015, and Category 2 / PL c according to EN ISO 13849-1:2015. delivery incl. front connector push-in

Trọng lượng
  • 0.346
