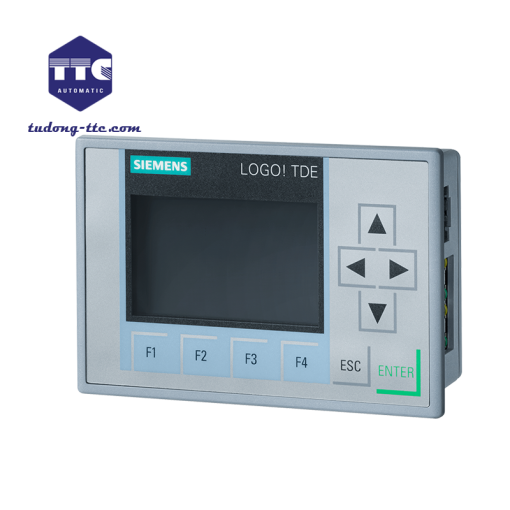

6ED1055-4MH08-0BA1 | LOGO! TD text display 6-line 3 background colors
Mã sản phẩm | 6ED1055-4MH08-0BA1 |
Mô tả |
LOGO! TD text display, 6-line, 3 background colors, 2 Ethernet ports, installation accessories for LOGO! 8
|
Trọng lượng (kg) | 0,312 Kg |
Kích thước đóng gói (W x L x H) | 9,50 x 17,60 x 4,70 |
Xuất xứ | Germany |
Bảo hành | 12 tháng |
Chứng từ | COCQ và hóa đơn VAT |
I. LOGO! BASIC MODULES WITH DISPLAY
1. TỔNG QUAN
Các biến thể cơ bản tiết kiệm không gian
Có thể xử lý giao diện kết nối các mô-đun mở rộng, lên đến 24 đầu vào kỹ thuật số, 20 đầu ra kỹ thuật số, 8 đầu vào tương tự và 8 đầu ra tương tự
Tất cả các đơn vị cơ bản có máy chủ web tích hợp
Chiều rộng vỏ 72 mm (4 MW)
Tất cả các thiết bị cơ bản có giao diện Ethernet để giao tiếp với LOGO! 8, LOGO! TDE, Bộ điều khiển SIMATIC, Bảng SIMATIC và PC
Sử dụng thẻ micro SD tiêu chuẩn
2. THIẾT KẾ
Cổng mạng
Đầu ra rơle với tối đa. 10 A đầu ra hiện tại
Trường hiển thị tích hợp với đèn nền có thể tham số hóa (6 x 16 ký tự, 3 màu nền).
Bảng điều khiển vận hành tích hợp.
Tích hợp bộ nhớ EEPROM cho chương trình điều khiển và các giá trị điểm đặt.
Thẻ micro CF tiêu chuẩn tùy chọn
Đồng hồ thời gian thực tích hợp với chuyển đổi thời gian mùa hè / mùa đông tự động.
Sao lưu đồng hồ thời gian thực tích hợp trong 20 ngày.
8 đầu vào kỹ thuật số, 4 đầu ra kỹ thuật số.
4 đầu vào như đầu vào tương tự trong các biến thể DC 12/24 V (0 đến 10 V); đầu vào cũng có thể được sử dụng kỹ thuật số.
4 đầu vào có thể được sử dụng để đếm tốc độ cao lên đến 5 kHz (chỉ dành cho phiên bản DC).
Giao diện kết nối các mô-đun mở rộng, có thể xử lý tới 24 đầu vào kỹ thuật số, 20 đầu ra kỹ thuật số, 8 đầu vào tương tự và 8 đầu ra tương tự.
Kết nối của LOGO! Hiển thị văn bản TDE qua Ethernet.
3. CHỨC NĂNG
- Tích hợp các chức năng cơ bản và đặc biệt:
- Các hàm logic cơ bản:
AND, OR, NOT, NAND, NOR, XOR, đánh giá cạnh xung dương / âm. - Các chức năng đặc biệt:
Chậm trễ BẬT, Chậm trễ BẬT chốt, Chậm trễ TẮT, Rơ le xung, Rơ le khóa, Bộ đếm (tiến / lùi), chuyển đổi thời gian, Rơle thời gian trễ khoảng thời gian, Bộ đếm giờ hoạt động, Bộ kích hoạt, Bộ tạo xung không đồng bộ, Công tắc thời gian năm, Tiện nghi chức năng công tắc đèn, bộ tạo ngẫu nhiên, chức năng công tắc đèn cầu thang theo DIN 18015-2, rơle thời gian trễ khoảng thời gian được kích hoạt cạnh, độ trễ BẬT / TẮT kết hợp, bộ so sánh tương tự, kích hoạt tương tự, kích hoạt delta tương tự, cơ quan giám sát tương tự, bộ khuếch đại tương tự, văn bản và hiển thị biến, thanh ghi dịch chuyển, chức năng phím mềm, bộ điều khiển PI, chức năng dốc, bộ ghép kênh tương tự, chức năng PWM, chức năng số học tương tự, chức năng phát hiện lỗi trong chức năng số học tương tự.
- Các hàm logic cơ bản:
- 400 khối chức năng có thể được liên kết với nhau
- Bộ nhớ lên đến 64 bit
(bao gồm bộ nhớ bit khởi động lại, bộ nhớ bit để điều khiển đèn nền của màn hình tích hợp và màn hình văn bản LOGO! TDE, bộ nhớ bit để chuyển đổi giữa 2 bộ ký tự có thể tham số hóa trong văn bản tin nhắn). - Khả năng tái diễn tích hợp.
- Mật khẩu bảo vệ.
- Bảo vệ bí quyết bổ sung với thẻ micro CF tùy chọn.
- Ghi dữ liệu vào bộ nhớ trong hoặc thẻ micro CF (lên đến 20.000 bản ghi)
- Macro (hàm do người dùng xác định) cho LOGO! Thoải mái mềm mại
- 64 thiết bị đầu cuối mở
- 4 thanh ghi dịch chuyển 8-bit
- Chức năng chẩn đoán mở rộng
