Giới thiệu tổng quan về PLC S7-200

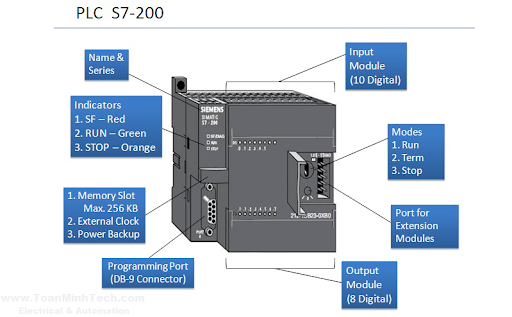

I. Tổng quan PLC S7-200

Bộ lập trình PLC S7-200 mang đến mức độ tự động hóa tối đa ở chỉ phí thấp nhất.
Cực kỳ đơn giản trong lắp đặt, viết chương trình và vận hành.
Khả năng tích hợp lớn, tiết kiệm không gian và mạnh mẽ.
Có thể sử dụng cả trong điều khiển đơn giản và các chức năng tự động phức tạp.
Tất cả CPU có thể hoạt động độc lập, trong hệ thống mạng và trong cấu trúc phân phối.
Với điểm nổi bậc hiệu suất thời gian thực và các tùy chọn kết nối mạnh mẽ (PPI, Profibus DP, AS-Interface)

S7-200 thuộc nhóm PLC loại nhỏ, quản lý một số lượng đầu vào/ra tương đối ít.

Có từ 6 đầu vào/ 4 đầu ra số (CPU221) đến 24 đầu vào/ 16 đầu ra số (CPU226). Có thể mở rộng các đầu vào/ra số bằng các module mở rộng
Kiểu đầu vào IEC 1131-2 hoặc SIMATIC. Đầu vào sử dụng mức điện áp 24VDC, thích hợp với các cảm biến
Có 2 kiểu ngõ ra là Relay và Transitor cấp dòng
Tích hợp sẵn cổng Profibus hay sử dụng một module mở rộng, cho phép tham gia vào mạng Profibus như một Slave thông minh.
Có cổng truyền thông nối tiếp RS485 vơi đầu nối 9 chân. Tốc độ truyền cho máy lập trình kiểu PPI là 9600 bauds, theo kiểu tự do là 300 – 38.400 bauds.
Tập lệnh có đủ lệnh bit logic, so sánh, bộ đếm, dịch/quay thanh ghi, timer cho phép lập trình điều khiển Logic dễ dàng.
Ngôn ngữ lập trình: LAD, STL, FBD.
